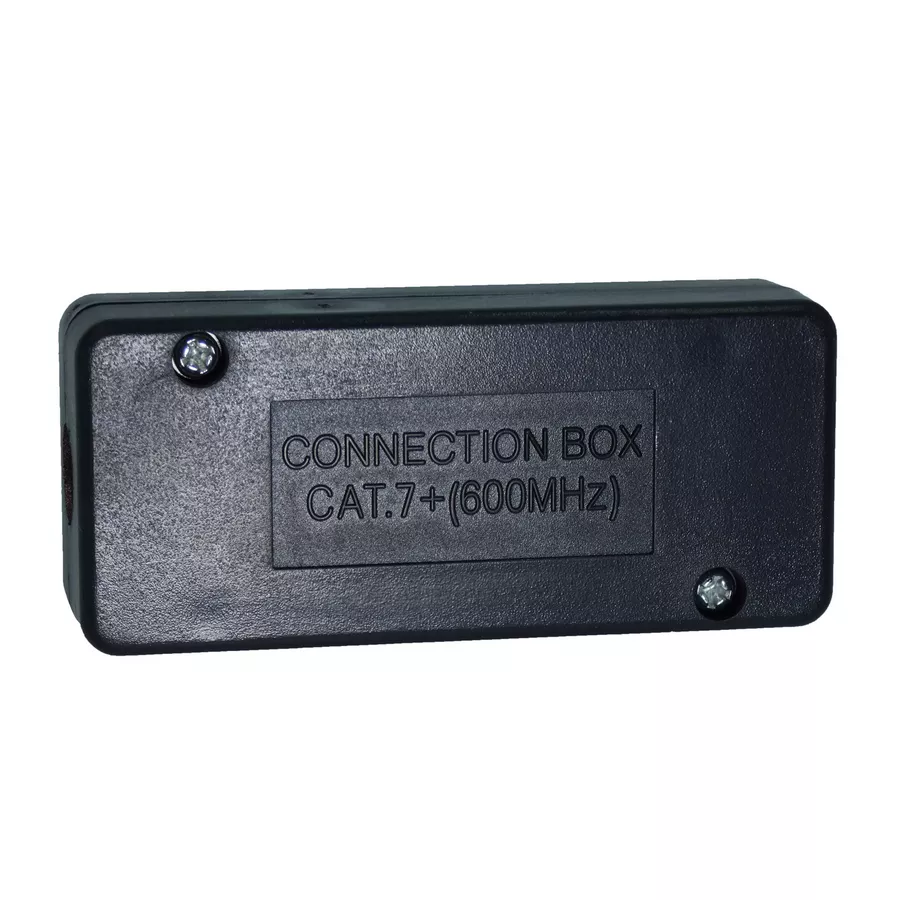

Verbindungsmodul Cat.7

Verlängern bzw. reparieren Sie Ihr beschädigtes Netzwerkkabel mit einfacher Handhabung und in kürzester Zeit. Mithilfe der Schneidklemmen werden die Kabelenden sicher verbunden und in einem sicheren abgeschirmten Gehäuse verschlossen. Die Bohrlöcher welche das Cat7 Verbindungsmodul besitzt, sind für die Wandmontage vorhergesehen. Sollten Sie eine Wandmontage nicht durchführen wollen, so sind doppelseitige Klebestreifen im Lieferumfang mit enthalten.

Highlights:

• Ideal geeignet für CAT7 Netzwerkkabel, ATM- und Multimedianetzwerke
• Übertragungsgeschwindigkeit bis zu 10/100/1000/10000 Mbit/s (10-Gigabit-Ethernet)
• Betriebsfrequenzen bis 500 MHz (getestet mit 600 MHz)
• Abwärtskompatibel zu anderen Übertragungsstandards, wie beispielsweise: CAT.5e, CAT.5, CAT.6, Cat.6A, Cat.7
• Für AWG 26 – 22 Verlege-Kabel mit Adern-Durchmesser 1,0 – 1,6 mm
• Unterstützte Kabelaußendurchmesser: 5,0 – 9,0 mm
• Kabelschellen-Sets für unterschiedliche Kabeldurchmesser werden mitgeliefert
• Verbinden / Reparieren von Ethernet (Netzwerk), Internet oder ISDN Kabel
• Sicheres und Geschirmtes Gehäuse (metallisiert, veredeltes Kunststoffgehäuse)

Montageanleitung:

• Entfernen Sie ca. 70mm des Kabelmantels.
• Drehen Sie den Geflecht-schirm zusammen und legen ihn über den Kabelmantel zurück damit eine optimale Kontaktfläche entsteht.
• Befestigen Sie die gekürzten Kabel mit den passenden Kabelschellen.

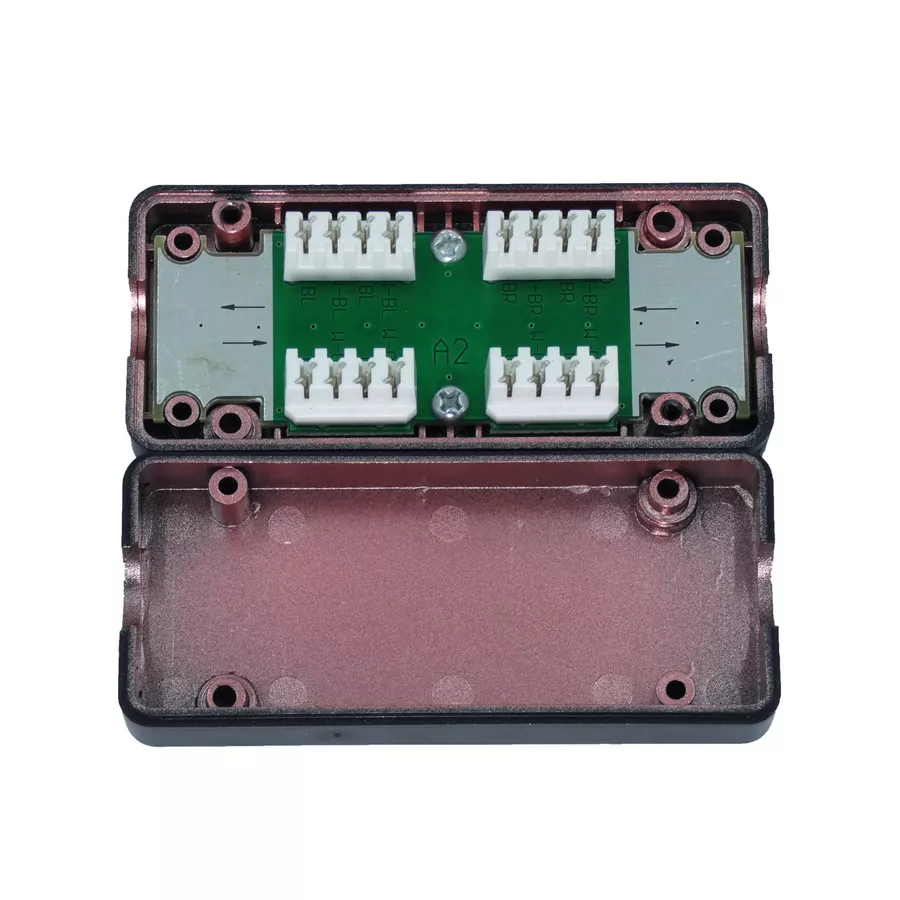

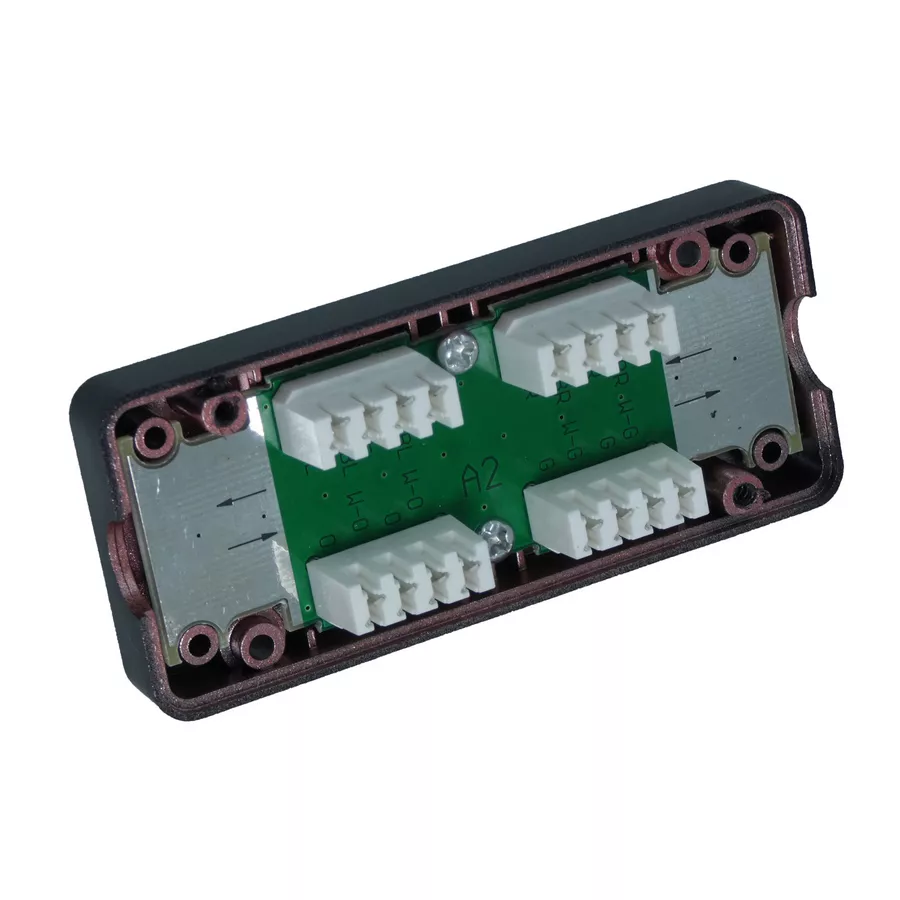

• Bringen Sie die Kabeladern zu den LSA-Klemmen und kürzen Sie anschließend die überschüssige Folienabschirmung der jeweiligen Adern-Paare. Beim Anschließen der Adern-paare ist zu beachten, dass, die Paarschirme möglichst nah bis an die LSA-Klemmen zu führen und dementsprechend zu kürzen.

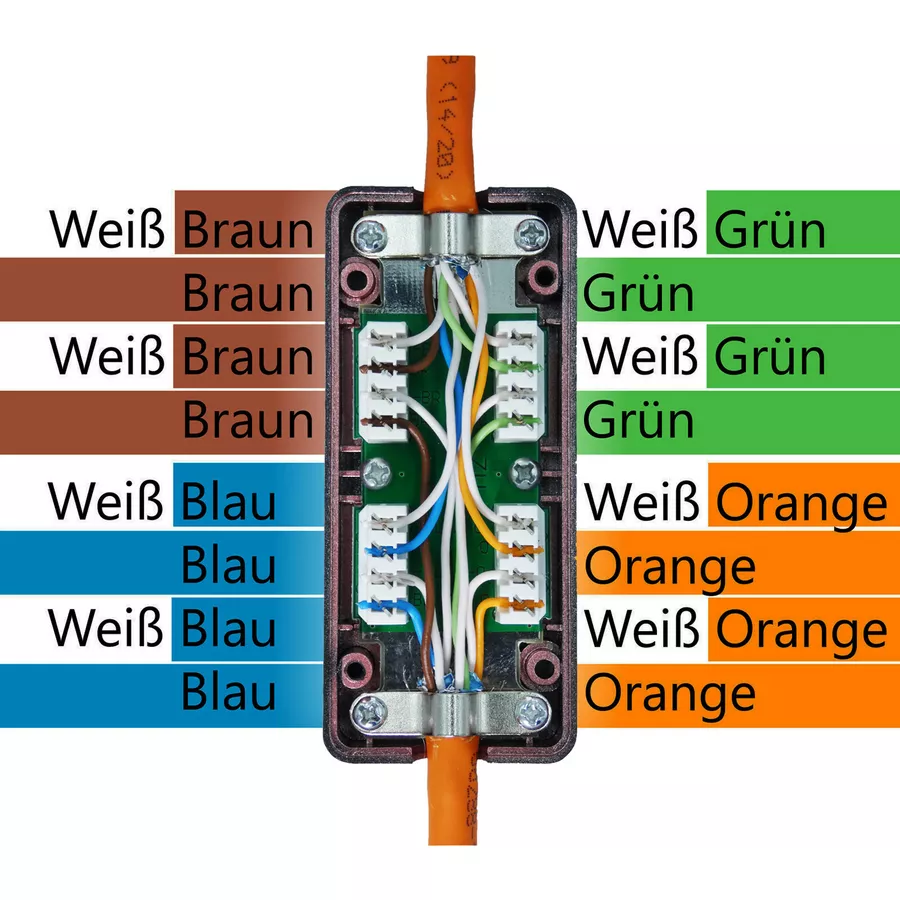

• Klemmen Sie die einzelnen Adern gemäß dem Schaltbild mit dafür vorhergesehenen LSA-Anlegewerkzeug. Beachten Sie die Litzenfarbe. Diese muss immer eingehalten werden.
• Verschließen Sie das Gehäuse der Verbindungsbox und montieren Sie diese wie Gewünscht.
