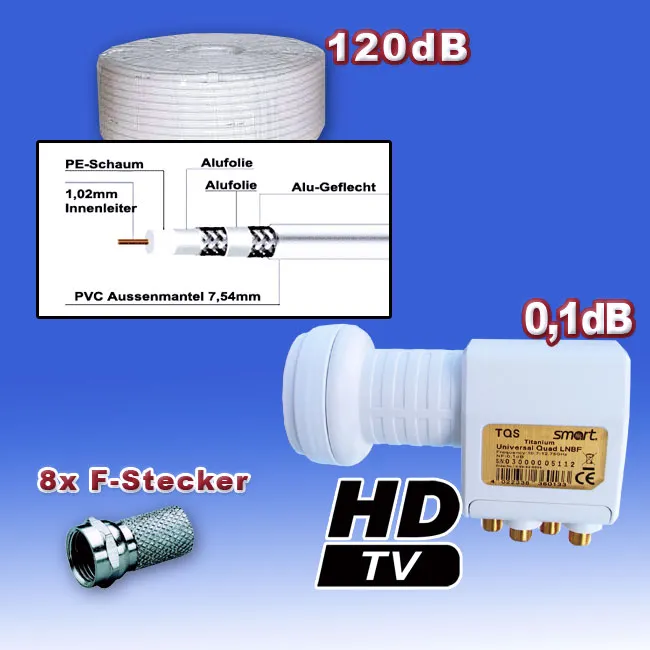

33m Koaxialkabel SAT Kabel 120dB + Quad LNB Smart + F-Stecker

Für 4 Teilnehmer

Smart "Titanium Edition" Quad LNB TQS

Zum direkten Anschluss von bis zu 4 Teilnehmern

Mit den „Titanium Edition” - LNBs von Smart erwerben Sie erstklassige Qualität und allerneueste Technologie. Die kompakten hochwertigen KU-Band Konverter sind der Schlüssel zur digitalen Welt des Fernsehens. Mit einer hohen Stabilität der Resonatoren, der Verwendung von extrem rauscharmen HEMT Transistoren und einer ausgefeilten Produktionstechnologie ist es Smart gelungen erneut ein Spitzenprodukt am Markt zu platzieren.

Technische Daten:

• Ausgänge 4 (4 Teilnehmer)
• Feed-Diameter 40 mm

Low Band

• Input Frequency Range 10,7 ~ 11,7 GHz
• Output Frequency Range 950 ~ 1950 MHz
• Oszillator Frequency 9,75 GHz
• Noise Figure 0,1 dB
• Control Signal Ca/Cb

High Band

• Input Frequency Range 11,7 ~ 12,75 GHz
• Output Frequency Range 1100 ~ 2150 MHz
• Oszillator Frequency 10,6 GHz
• Noise Figure 0,1 dB
• Control Signal Ca & Cc/Cb & Cc

Low & High Band

• Conversion Gain 50 dB
• Control Signal Ca Vertikal 11,0 ~ 14,2 V
• Control Signal Cb Horizontal 15,5 ~ 21 V
• Control Signal Cc Band 22 +/- 4 kHz
• Power Consumption max. 200 mA
• Working Temperature -40 ~ +60 °C
• Connection F-type
• HDTV tauglich

Koaxialkabel (Satkabel)

Schirmungsmass 120 dB

Beschreibung

Hochleistungskabel für analogen und digitalen Satelliten-Empfang.
Geeignet für Innen- und Außenmontage.

Technische Daten

Technische Daten	Typ	RG6/112Q
Innenleiter	Ø mm	1,02/CCS
Dielektrikum	Ø mm	4,57/PEG
Schirmfolie	%	2*100/APA
Schirmgeflecht Material		Al
Außenmantel mit Meteraufdruck	Ø mm	7,54/PVC
Dämpfung bei 20° C
Mhz 5	db/100m	1,90
Mhz 55	db/100m	5,25
Mhz 211	db/100m	10,00
Mhz 270	db/100m	11,10
Mhz 300	db/100m	11,64
Mhz 330	db/100m	12,30
Mhz 400	db/100m	13,61
Mhz 450	db/100m	14,43
Mhz 550	db/100m	16,08
Mhz 750	db/100m	18,54
Mhz 870	db/100m	20,06
Mhz 1000	db/100m	21,49
Mhz 1450	db/100m	27,10
Mhz 1750	db/100m	30,50
Mhz 2150	db/100m	33,50
Rückflußdämpfung	db	≥25
Abkürzung: Cu - Kupfer; CCS - StaKu weich; PEG - PE-physikalisch geschäumt; PVC - Polyvinyl Chloride; APA - Al/Polypropylen/Al

• Farbe: weiß
• Länge: 33m



F-Stecker für die Montage
